FAQ 5: Plotten DIN A4 mit FEM / Spezialschulung FEM

im Modul FEM-Ausgabe

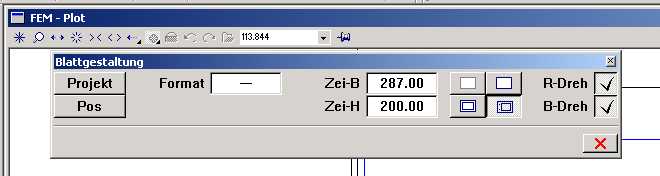

1. Einstellungen bei "Blattgestaltung"

achtung: r-dreh b-dreh und A4-blattgröße verkleinern siehe werte

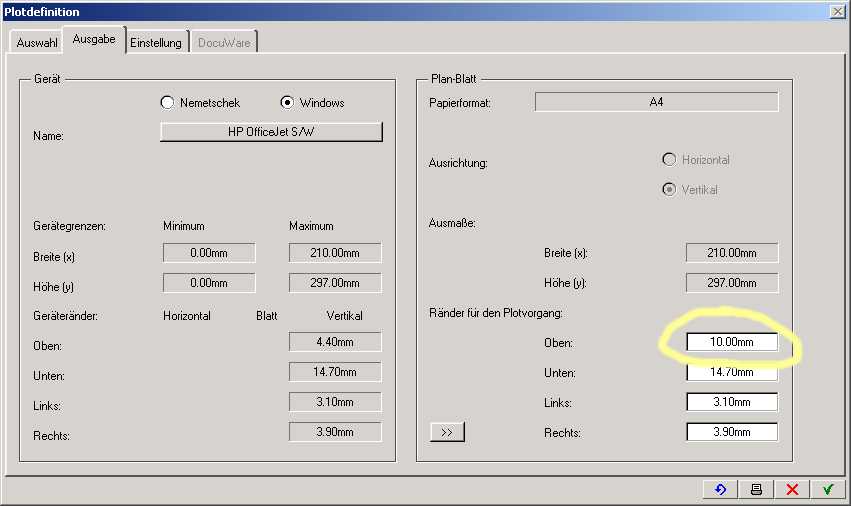

2. beim Plotten auf D-Plot rand oben größer einstellen

3. bei den FEM-Bildern das gewünschte Bild mit dem Diskettensymbol in die Plotliste abspeichern

Wichtig: wenn nicht das ganze System geplottet werden soll, dann vorher "Systemausschnitte" definieren.

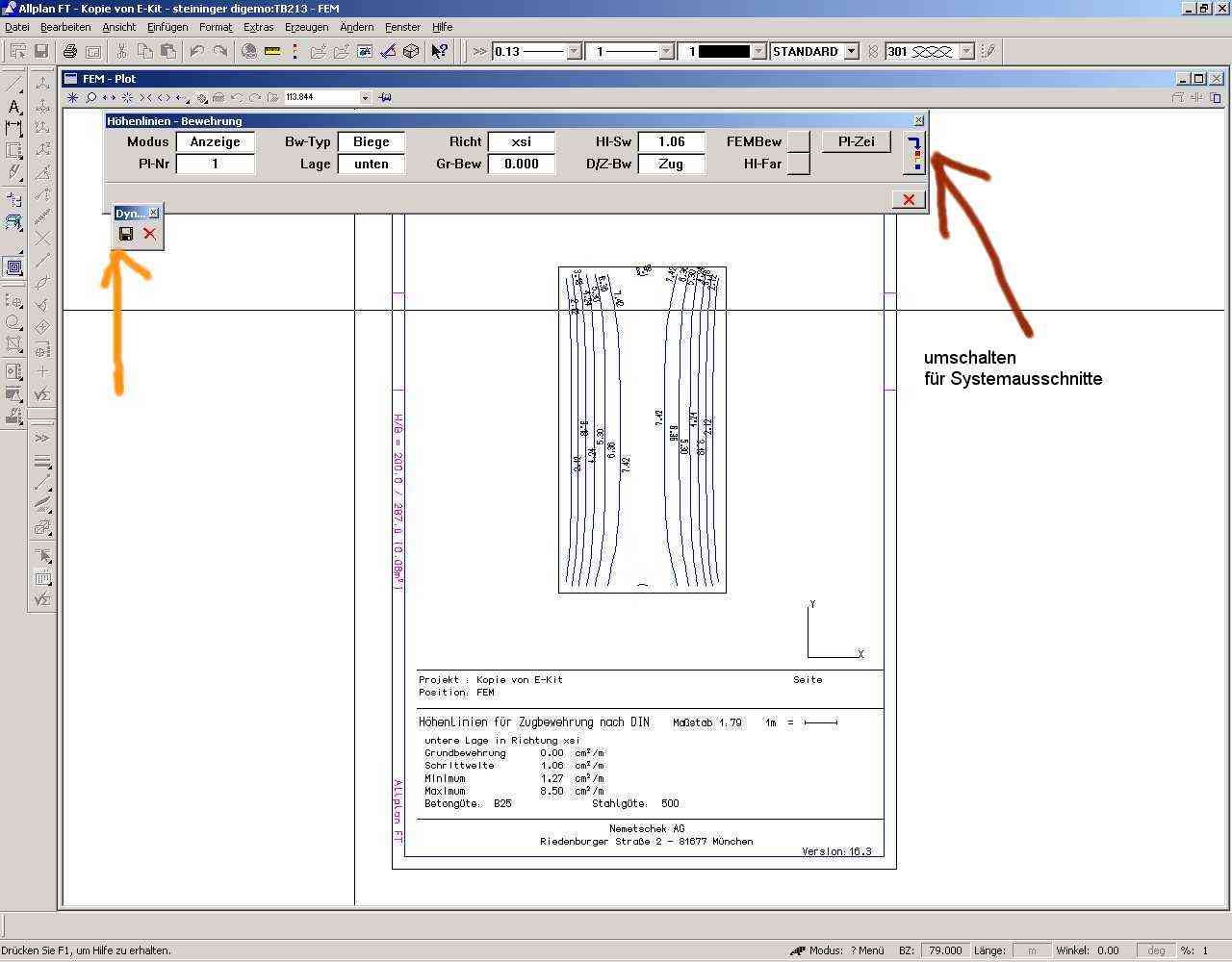

mit Klick auf die Ampel rechts "Systemdarstellungen" umschalten

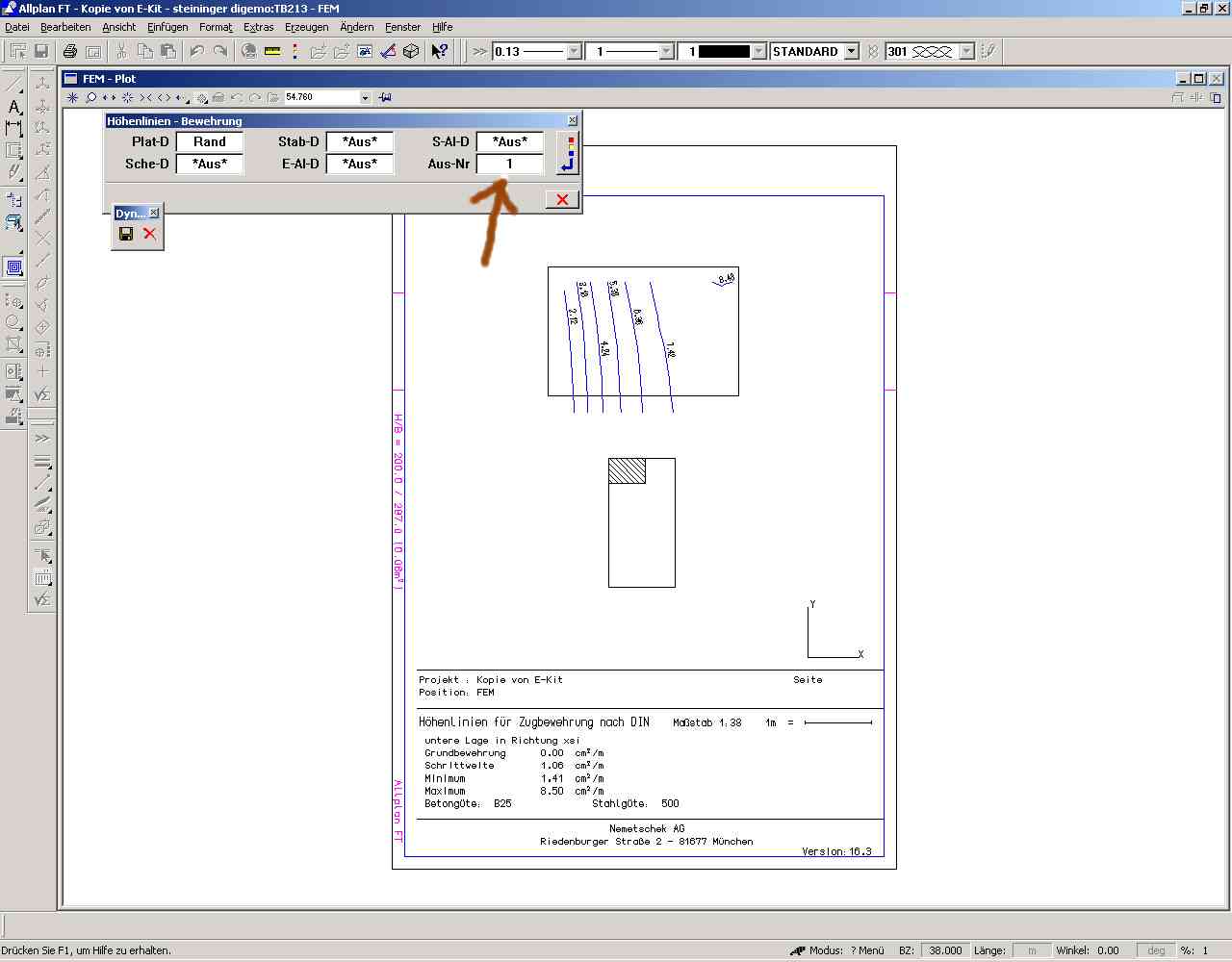

und mit der Ausschnittsauswahl einen Ausschnitt anwählen

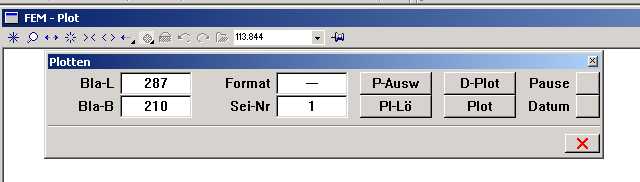

4. mit der Plotliste plotten!

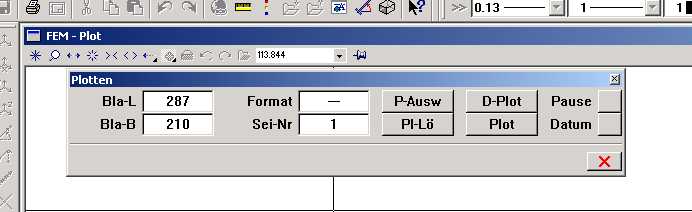

P-Ausw ist die Auswahl der gespeicherten Ansichten in einer Liste
D-Plot ist die Druckereinstellung nochmal
Plot ist das Plotten im Stapellauf (die Liste aus P-Ausw)
