Neues in V17                         Notizen Stephen Schneider
Zertifizierung 22.4.02            Nemetschek AG München

Das Wichtigste zuerst:   (meine subjektive Auswahl)

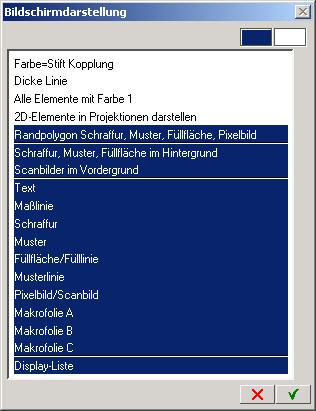

1. Display-Liste

Der Bildschirmaufbau wird 10 – 20 x schneller

Auch mit eingebetteten Pixelbildern

Was heißt das? Jeder alte Rechner geht noch und wird schneller als mit V16

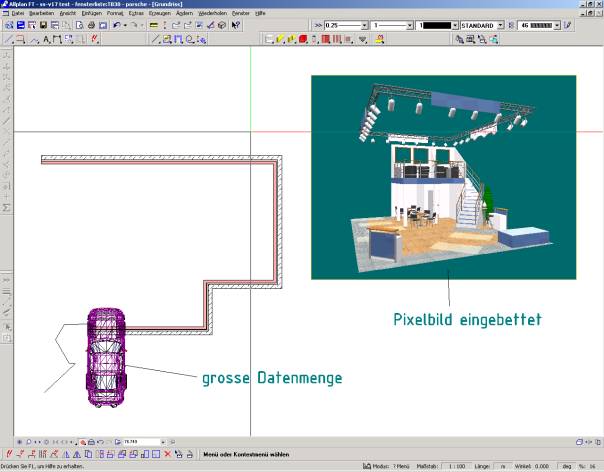

2. Pixelbilder

Pixelbilder einbetten einfach über Windows – Zwischenablage

STRG-C und STRG-V zum Einfügen

Was heißt das? Einfügen von Bildern wird viel einfacher und mit Displayliste B* viel viel schneller.



3. Datenmenge erhöht

TB größe    x 2    = 66 MB

Makro sym etc x 4

6000 TB pro Projekt



4. zusätzliche Belegung der Maustasten

DK RMT = man kommt in Layer!     (endlich)

DK MMT = B* Bildschirmaufbau

DK LMT = TB öffnen



ALT LMT = freies zeichnen
ALT MMT = zoomen



Auf Elemente:
DK LMT = eigenschaften ändern
DK RMT = ele neu





5. Oberfläche von Allplan bleibt gleich!    (so wie V16)

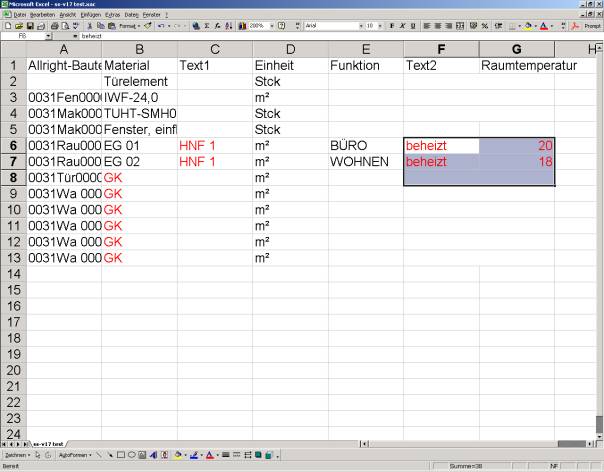

6. Fremdsteuerung von Allplan durch EXCEL-Datei

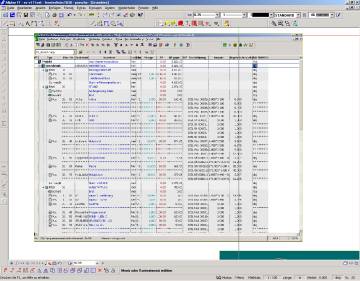

Übergabe Massen und Materiallisten an Excel und Fremdsteuerung durch Excel

(die roten Texte werden beim Einlesen in Allplan aktualisiert)

dadurch können die Raum-Namen extern geändert werden





7. 256 Linienfarben

über Layer können jetzt 256 Linienfarben eingestellt werden

zusätzlich: Automatik für die Dickensteuerung bei verschiedenen Maßstäben



8.weitere Details

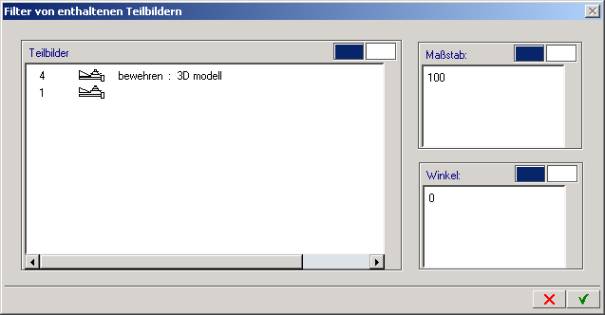

Filter in Planplot nach Teilbildern! Z.b. bei planart ändern!

Unter Flyout wo Elemente filtern ist kommt hinten als letztes
“nach Planelementen filtern“ .

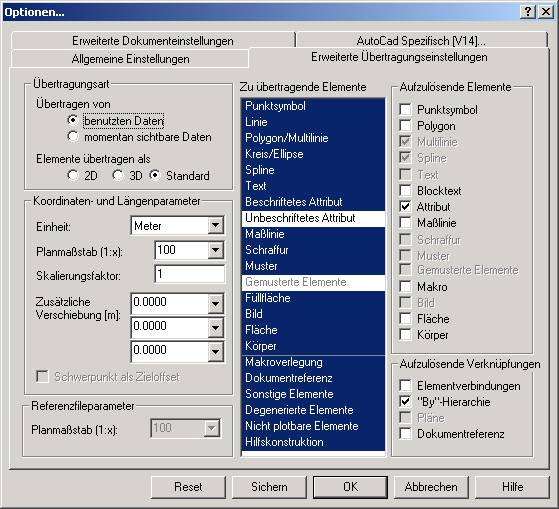

Import von dxf:

  1. offset im schwerpunkt möglich
  2. by-hierarchie AUS! à dann werden die format-eigenschaften von der dxf datei übernommen, nicht von allplan
    - aussehen farbe strich von der dxf !

    standardmäßig ist das Häkchen immer AN!   -à ausschalten notwendig

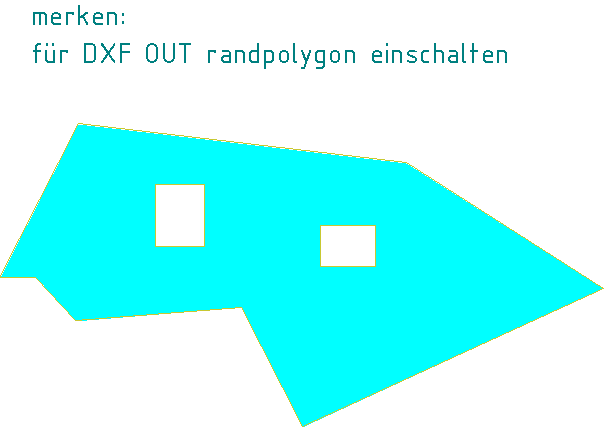

Bei Export nach Autocad

Randpolygon mit liefern, dann kann der Partner die Löcher reparieren bei fillings etc





3D-Modellieren – neu: 3D Skizzieren

 mit Alt + MKL auf freie BS fläche = 3D Skizzieren einstellen

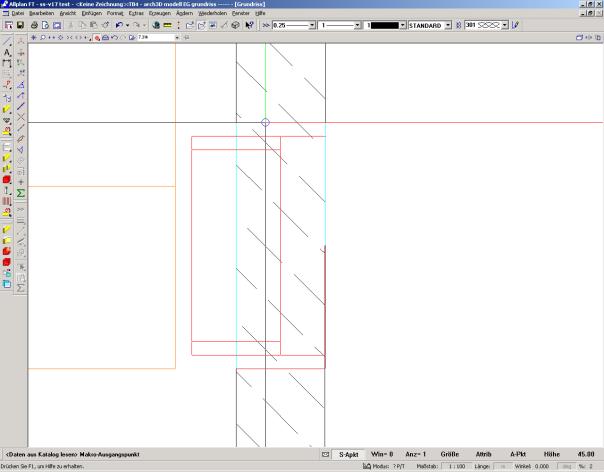

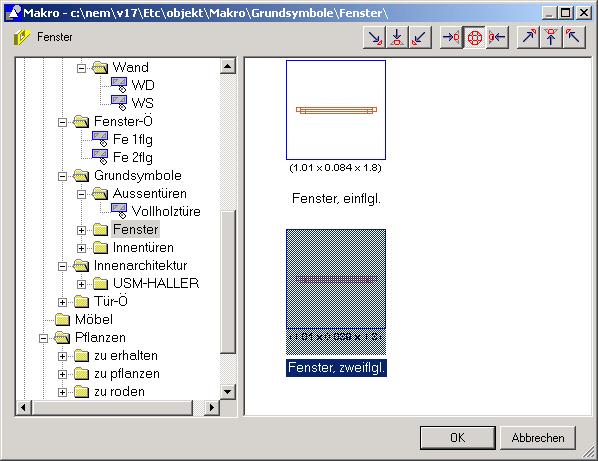

Makros aus Katalog holen:



Abmessungen kommen nur, wenn die Makros im BÜRO sind, nicht im Standard

-         der standard ist nicht änderbar

-



dann einsetzen im Grundriss







Priorität von Wandkreuzungen: aktualisieren der Verschneidung

Mit 3D AKT, dann auf Prio umschalten – es kommt ein kleines Quadrat



OK

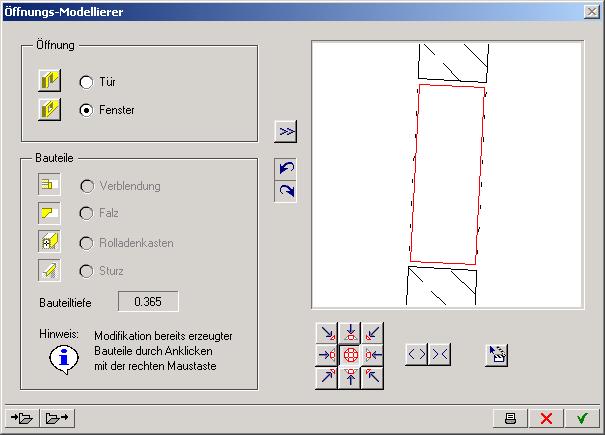

Öffnungsmodellierer – wichtig vor allem bei mehrschaligen Mauern
in 1 funktion viele fensterop hintereinander

-         als standard abspeicherbar

-         mit übernahme knopf übernahme mögl

-         neu: V17   mit rechter maustaste ist ändern einzelner ele wie falz eig. Möglich
es ist nicht mehr undo möglich









VOB regeln:



In V17 sind die Regeln in ETC

Wurden umbenannt, alfabetisch sortiert



Fenster Neuerungen

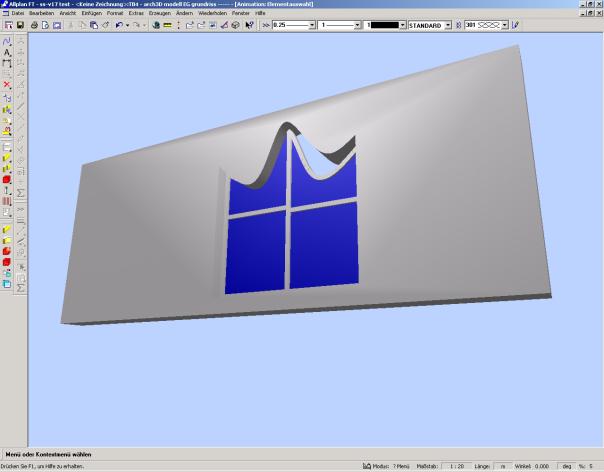

1. übernahme einer 2D form als fenster umriss form
aus Symboldatei !!!!

achtung siehe bild: öffnungsmodellierer  geht nicht!!
– mit 3D Körper neues Fe grafisch zeichnen, nicht mit makro



Fenster Neuerungen

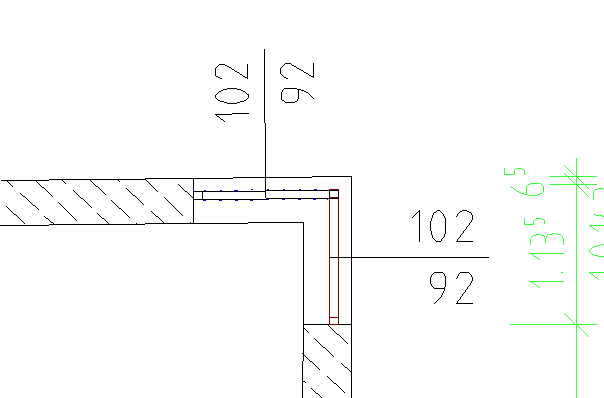

Es gibt ein Eckfenster!

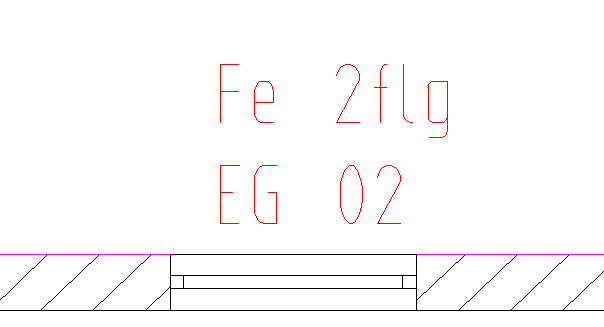

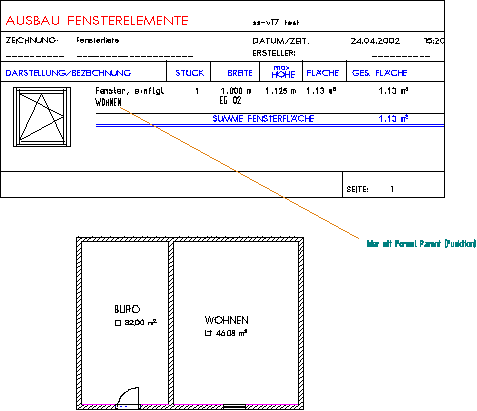

Variable Textbilder und Listen :

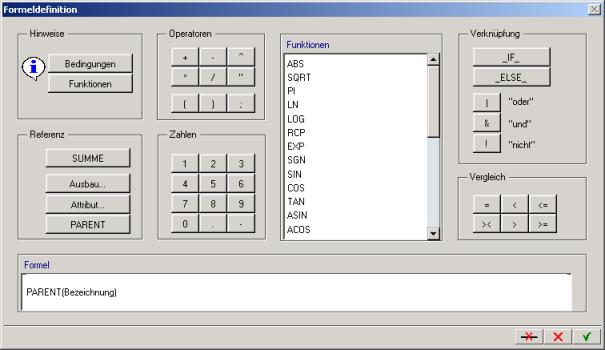

Neues Element PARENT





bei var Tb  Knopf ANPASS nicht vergessen!

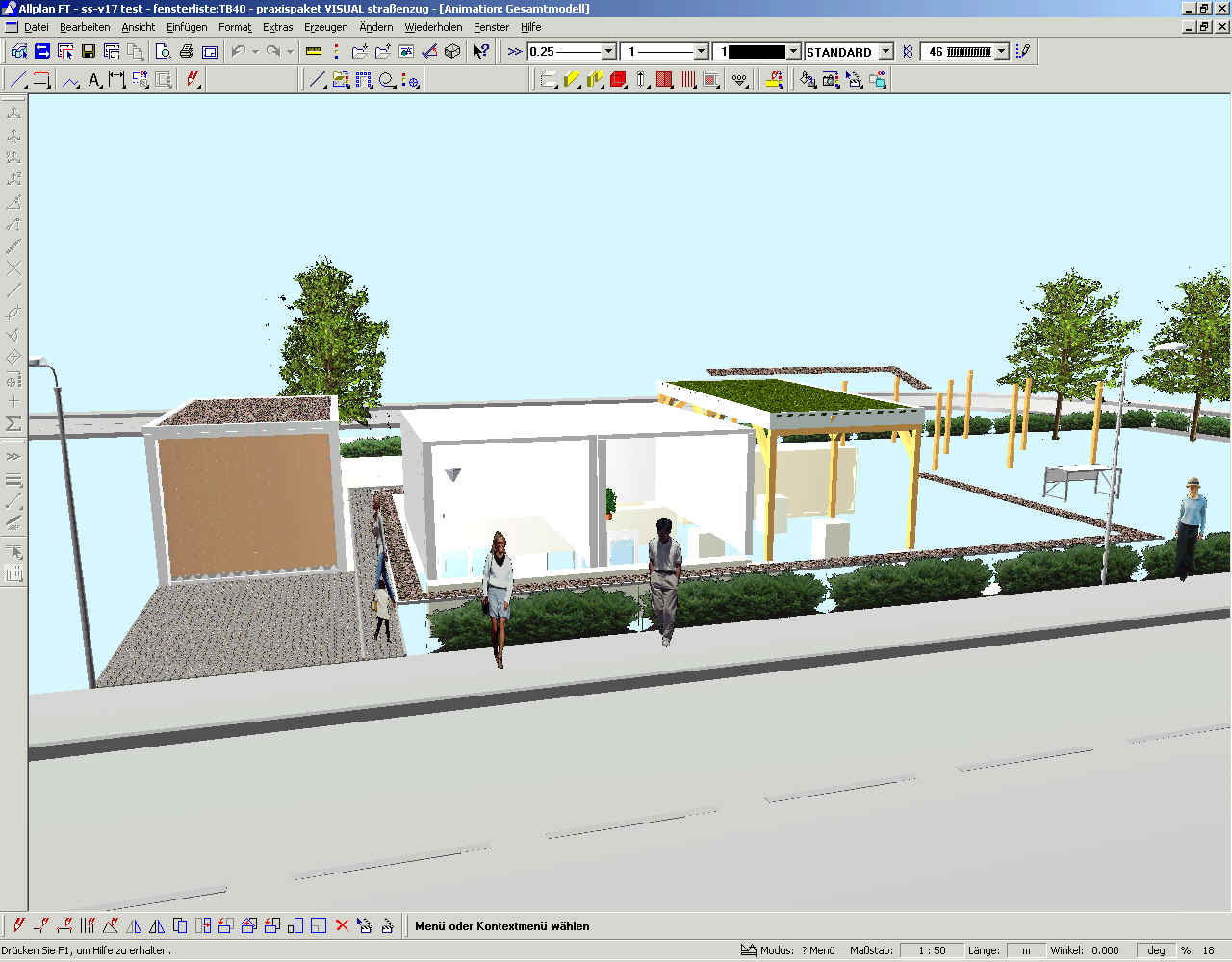

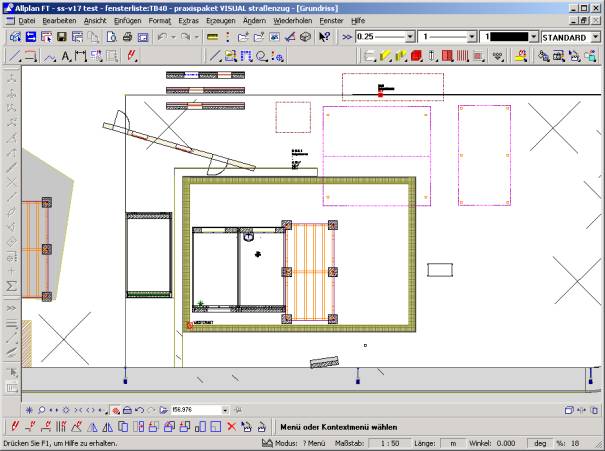

9. Neuerungen im HD-Plan Praxispaket

Paket Visual wird beträchtlich erweitert zu V17

schnelle Visualisierung mit fertigen Symbolen

neue Fenstertypen mit Markisen, Rolladen, Blenden etc.
