CAD-Newsletter Januar 2007    www.schneider-train-it.de



Alte Newsletter: http://www.schneider-train-it.de/newsletter.htm





Nachlese aus Seminar: Umstieg auf Allplan 2006

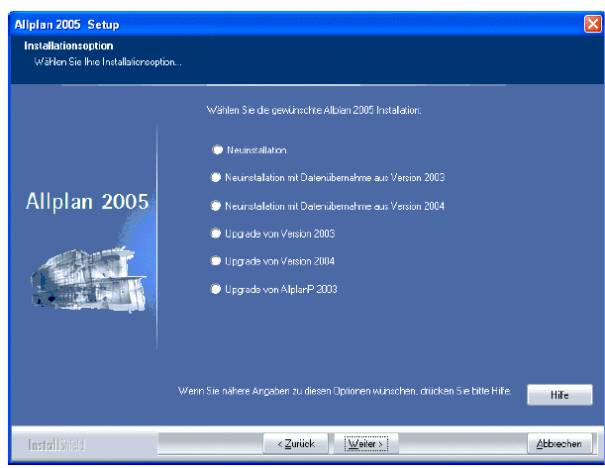

1. Installation Allplan 2006



·        als Upgrade zu 2004 /2003 / V17

·        auch als Parallelinstallation mit Übernahme der Daten möglich



Zu beachten bei der Installation:
















Themen CAD-Newsletter Januar 2007

1.              parallele Viewer / paralleles Arbeiten – DWG Viewer – Allplan Viewer

2.              Machen Sie Ihren Rechner 50% schneller!

3.              Variable Textbilder – Raumstempel mit Fertigmass Wohnfläche

4.              freier FTP Space

5.              IA-Renderfarm goes Maxwellrender

6.              Transparente Füllung in im Wand-Grundriss?

7.              gibt es noch Fans vom HP-41 Rechner ?

8.              Webseite schneider train-IT aktualisiert



CAD-Newsletter Januar 2007



1.              Empfehlung: parallele Viewer / paralleles Arbeiten
– DWG Viewer – Allplan Viewer

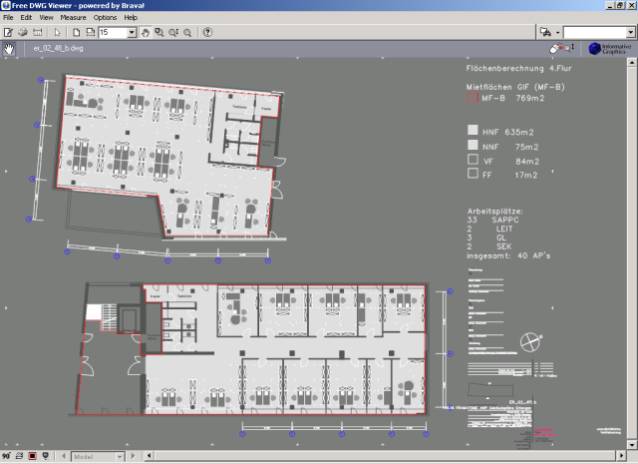

DWG/DXF-Viewer: http://www.infograph.com/products/dwgviewer/
dann download des free dwg viewers

sehr schnelles Programm, welches die Original DWGs sehr gut darstellt und parallel zu Allplan aufgemacht werden kann

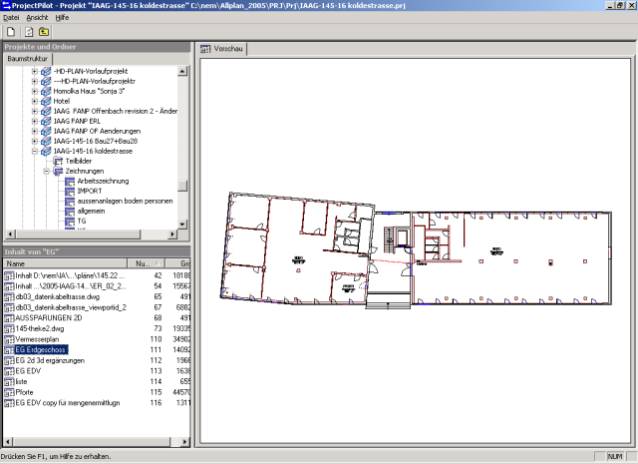

Allplan Projectpilot zum Viewen von Teilbildern zu Allplan PARALLEL öffnen: ja das geht!

im Allplan „PRG“ Ordner die Anwendung „NemProjectPilot10.exe“ aufrufen, das war´s.




Plotfile Viewer (30-Tage)   http://www.software-vertrieb-stephen-schneider.de/produkt-hp-gl-viewer.html



2.       2.       Machen Sie Ihren Rechner 50% bis 100% schneller! (für Allplan)

a.       a.       Virtueller Arbeitsspeicher: nicht temporär, sondern fest auf 2048 MB (=max.) einstellen

b.       b.       Anzeige Farben auf High Color 16 Bit

c.       c.       Bremsende Programme wie Virenschutz während CAD aussetzen
        beziehungsweise auf intelligente Dateiauswahl stellen.

d.       d.       Allplan mit hoher Priorität starten: über eine Batchdatei mit folgendem Inhalt:
im PRG Verzeichnis anlegen als „allplanhighprio.bat“
start /high C:\nem\Allplan_2006\PRG\Prg\Allplan_2006.exe

e.       e.       HT  (hyperthreading) im BIOS ausschalten und testen
Allplan nutzt nur 1 Prozessor:
was
ist schneller z.B.   1 x 1,5 GHz Prozessor (und 1 x 1,5 im Leerlauf)
oder 1 x 3,0 Ghz Prozessor?

f.         f.         Viel RAM!! Mindestens 1 GB
256 MB im Rechner? Wegschmeissen!
512 MB? Zu wenig. Benötigt:  1 GB.

g.       g.       Displayliste nutzen: nach internen Nemetschek-Informationen nimmt sich die Displayliste ¼ vom Arbeitsspeicher.
Dabei werden alle Elemente zur Darstellung in Linien umgewandelt (nicht Flächenfüllungen).
Tip: gestrichelte Linien werden in lauter einzelne Linien gewandelt. Wenn es schneller gehen soll: durchgezogene Linien.

h.       h.       XP: Visuelle Effekte: einstellen auf optimale Leistung – frisst Ihnen sonst ca 30% weg.



3.              Variable Textbilder – Raumstempel mit Fertigmass Wohnfläche
zip anbei
http://www.schneider-train-it.de/newsletter-dateien/Variable_testbilder_Extern.zip

4.              freier FTP Space
zur Dateiablage / Datenaustausch / Datensicherung

bei Yahoo 30 MB:
http://de.briefcase.yahoo.com/bc//home
bei Savefile 60 MB:  http://www.savefile.com


5.              IA-Renderfarm goes Maxwellrender:
der Maxwellrender ist jetzt in der Version 1.1 und geht schon mit einem Rendernetzwerk.  Die Qualität vom Maxwellrender ist super, die Einarbeitung aber auch nicht ohne.
wir haben ihn schon gekauft und können Rendering Dienstleistung anbieten
www.ia-renderfarm.de
Maxwellrender: wer Interesse hat schaut bei www.maxwellrender.com


6.              PROFI TIP: Transparente Füllung in im Wand-Grundriss?

Wenn Sie einen bestehenden Plan nachzeichnen müssen und über ein anderes TB drüberzeichnen müssen,
dann ist oft nicht erkennbar, welche Wand man schon gezeichnet hat und welche nicht;
ausserdem sieht man bei einer deckenden Füllung die Fensterlinien nicht mehr, die drunter liegen.

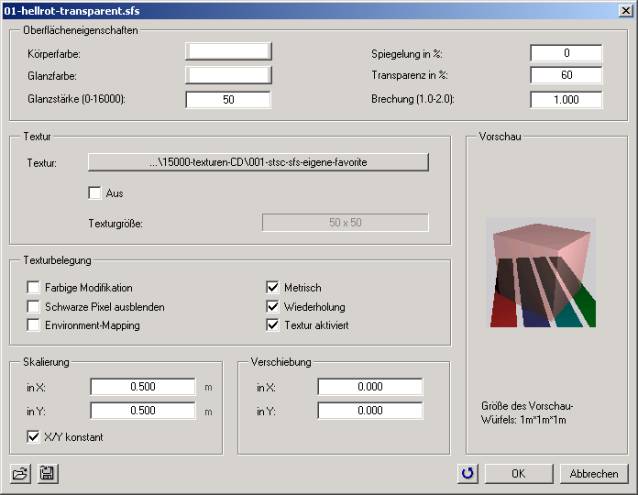

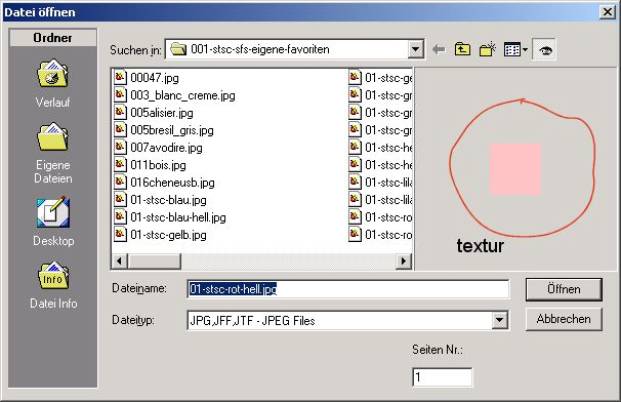

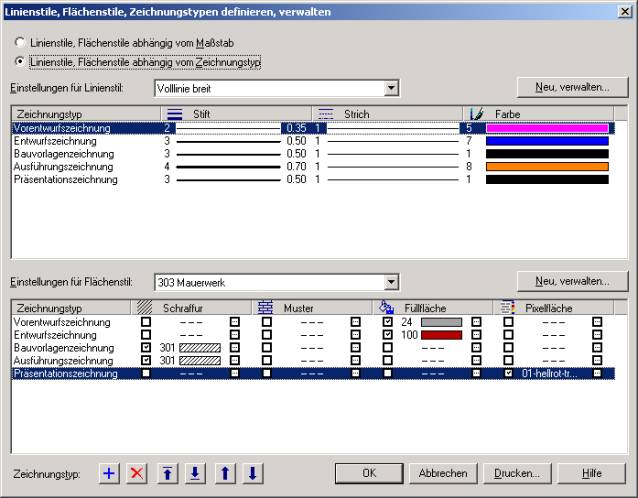

Lösung: Wand mit transparenter Füllung – über Stilfläche – Zeichnungstyp Präsentation.
Dabei können Sie transparente Pixelflächen definieren anstatt normale Füllflächen.

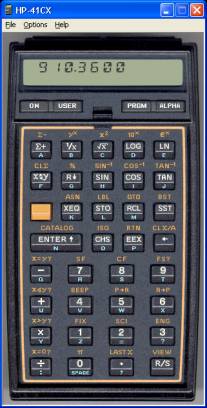

7.       Fans vom HP 41 Rechner aufgepasst:
es gibt für PC noch Emulatoren des HP 41 Kalkulators

Download hier:
  http://www.schneider-train-it.de/newsletter-dateien/HP%20V41R8.zip

8.              Webseite schneider train-IT aktualisiert

schauen Sie doch mal rein
www.schneider-train-it.de
von sehr grossem Interesse sind die 3D Demos
http://www.schneider-train-it.de/3d-projekte.htm











... ENDE  ... Stephen Schneider
